Framsetningaraðferð hitaeininga í hringrásarmyndum
Skildu eftir skilaboð
1. Hitaeiningar

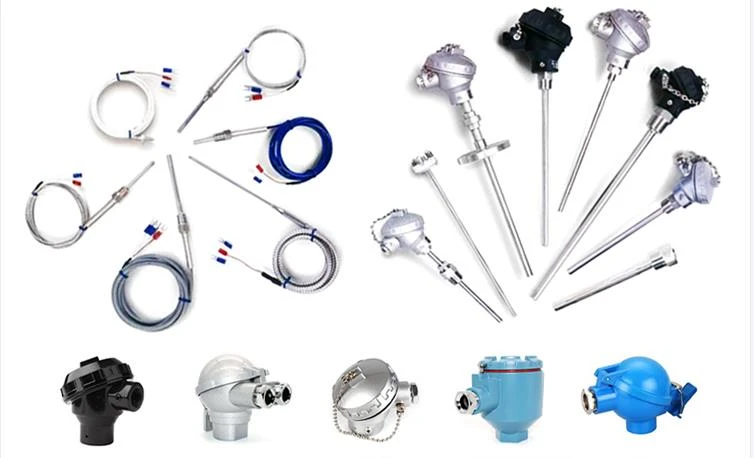

Hitaeining er algengt hitastigsmælitæki, byggt á Seebeck áhrifum. Hitaeining er samsett úr tveimur mismunandi málmleiðurum sem eru soðnir saman til að mynda par af hitaeiningamótum. Þegar hitamunur er á milli tveggja liða myndast rafkraftur sem leiðir til straums.
2. Framsetning hringrásarmynda
Í hringrásarmyndinni eru hitaeiningar táknuð með sérstökum táknum. Hitatákn eru venjulega samsett úr tveimur mismunandi línugerðum, sem tákna tvær hitaeiningarsamskeyti. Almennt séð táknar langa línan jákvæða pólinn á hitaeiningunni, en stutta línan táknar neikvæða pólinn á hitaeiningunni.
Framsetningaraðferð hitaeininga í hringrásarmyndinni er einnig hægt að breyta í samræmi við sérstakar aðstæður. Til dæmis, með því að bæta hring eða litlum punkti við samskeyti, gefur það til kynna að það sé kaldur endi hitaeiningar til að auðvelda auðkenningu.
3. Raflagnaraðferð
Raflagnaraðferð hitaeininga í hringrásum er svipuð öðrum íhlutum og þarf að velja hana út frá sérstökum mælikröfum og kröfum um hringrás.
Algeng raflögn er að tengja hitaeiningasamskeytin við rafrænan hitamæli eða stjórnbúnað. Jákvæðu og neikvæðu pólarnir á hitaeiningunni eru í sömu röð tengdir við samsvarandi tengiliði, með jákvæða pólinn tengdur við samsvarandi jákvæða pólssnertingu og neikvæða pólinn tengdur neikvæða pólssnertingunni.
Á meðan á raflögnum stendur skal tekið fram að til að draga úr hitastigi og truflunum í hringrásinni ætti að hafa raflögn hitaeininga eins stutt og mögulegt er. Á sama tíma er nauðsynlegt að nota viðeigandi vírefni til að tryggja áreiðanlega merkjasendingu.
4. Umsóknarreitur
Hitaeining hefur mikið úrval af forritum. Það er hægt að nota til hitamælinga í ýmsum iðnaðarferlum, svo sem jarðolíu, stálmálmvinnslu, orku og öðrum iðnaði. Að auki eru hitaeiningar almennt notaðar á sviðum eins og hitameðferð, umhverfisvöktun og vísindarannsóknum.
Lágur kostnaður og stöðugur áreiðanleiki gera hitaeiningar einn helsta kostinn fyrir hitamælingar. Það gegnir ómissandi hlutverki í hagnýtri notkun.
