Notkun PT100 brynvarða hitauppstreymis og kopar varmaviðnám

Þrátt fyrir að brynvarðir hitauppstreymi séu mikið notaðir í iðnaði er notkun þeirra takmörkuð af hitamælingarsviðinu. Hitamælingarreglan um hitauppstreymi er byggð á því einkenni að viðnámsgildi leiðara eða hálfleiðara breytist með hitastigi. Það hefur marga kosti. Það getur einnig sent rafmagnsmerki lítillega, hefur mikla næmi, sterka stöðugleika, góða skiptanleika og nákvæmni, en krefst örvunar afls og getur ekki mælt hitabreytingar samstundis. Iðnaðar hitauppstreymi nota venjulega PT100, PT10, CU50, CU100. Hitamælingarsvið hitauppstreymis viðnám platínu er yfirleitt mínus 200-800 gráðu, og kopar hitauppstreymi er mínus 40 til 140 gráðu. Varmaviðnám er flokkað í sömu gerðir og hitauppstreymi, en þeir þurfa ekki bótalínur og eru ódýrari en hitauppstreymi.

Pt1 0 0 er platínu hitauppstreymi og viðnám þess er í réttu hlutfalli við breytingu á hitastigi. Sambandið milli viðnámsgildis PT100 og hitastigsbreytingarinnar er: Þegar hitastig PT100 er 0 gráðu er viðnámsgildi þess 100 ohm, og þegar það er 100 gráðu er viðnámsgildi þess um 138,5 ohm. Iðnaðarregla þess: Þegar PT100 er við 0 gráður á Celsíus er viðnámsgildi þess 100 ohm og viðnámsgildi hans mun aukast við einsleitan hraða þegar hitastigið hækkar.

Venjulegur hitauppstreymi

Frá hitamælingarreglunni um hitauppstreymi er hægt að vita að breyting á mældum hitastigi er beint mæld með breytingu á viðnámsgildi hitauppstreymis. Þess vegna mun breyting á viðnám ýmissa víra, svo sem blývír hitauppstreymis hafa áhrif á hitamælinguna. Notkun PT100 brynvarða hitauppstreymis og kopar varmaviðnám

Brynvarinn hitauppstreymi er fastur líkami sem samanstendur af hitastigskynjandi frumefni (viðnám), blývír, einangrunarefni og ryðfríu stáli hlíf. Ytri þvermál þess er yfirleitt φ {{0}} φ8mm, og minnsti getur náð φ0,25mm. Í samanburði við venjulega hitauppstreymi hefur það eftirfarandi kosti:

① Lítil stærð, ekkert loftbil að innan, lítið mælingargildi vegna hitauppstreymis;

② Góðir vélrænir eiginleikar, titringsþol og höggþol;

③ getur verið beygður og auðvelt að setja upp;

④ Langt þjónustulíf.

Brynvarðir hitauppstreymi eru oft notaðir hitastigsmælingarþættir í hitastigsmælitækjum. Þegar tveir endar tveggja leiðara mismunandi íhluta eru tengdir í lykkju, þegar hitastig hitamóta tveggja mótunar er mismunandi, verður hitastraumur myndaður í lykkjunni. Ef það er hitamismunur á milli vinnsluendans og viðmiðunarenda hitauppstreymis, mun skjá tækið gefa til kynna hitastigið sem samsvarar hitauppstreymismöguleikanum sem myndast af hitauppstreymi.

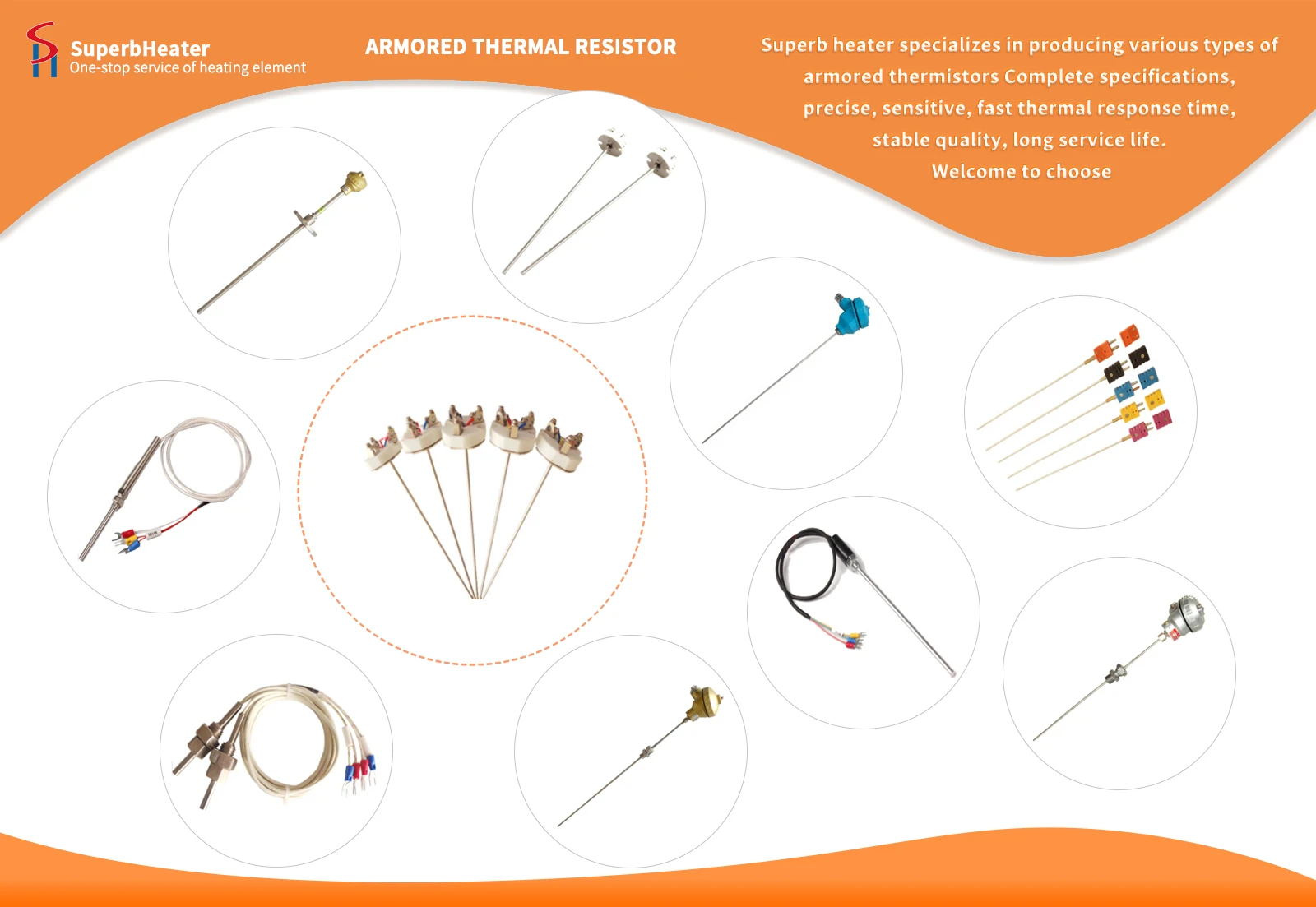

Brynvarð hitauppstreymi er hitastigskynjari. Það er með minni þvermál en samsettur hitauppstreymi, er auðvelt að beygja og hefur góða áfallsþol. Það er hentugur fyrir uppsetningu á stöðum þar sem ekki er hægt að setja saman hitauppstreymi. Brynvarðar hitauppstreymi framleiddir af fyrirtækinu nota innflutt hitauppstreymi hitastigsmælandi þætti. Þess vegna hefur það kosti nákvæmni, næmi, hröð hitauppstreymi, stöðugur gæði og löng þjónustulíf.
